车辆油耗管理解决方案

产品介绍

TUB-透明背景超声波液位传感器是利用超声波的回波测距原

理，实现液位高度的测量。传感器安装在油箱底部

的外面，从底部发出超声波信号，遇到油面反射回

来，再根据时间与速度算出液位高度。

同时结合我司独有的信号处理技术，克服容器

壁的影响，从而实现高精度的非接触测量。

产品参数

项目	说明
工作电压	9~36VDC
工作功耗	0.36W/12VDC
工作温度	-30℃~+80℃
测量范围	3~100cm
测量精度	±0.5%FS
测量分辨率	0.1mm
探头规格	直径33mm、高12.7mm、线长1m
防护等级	IP67
通讯接口	RS232/RS485
通讯口参数	波特率默认9600（波特率可以进行配置）无检验位，8位数据位，1位停止位，无流控
油箱材质	铝合金/铁/塑料等常规油箱均可使用
资质认证	具备防爆、防水、电磁兼容、阻燃、CE、RoHS等认证

关于测量范围说明：

Ø 针对5mm厚的Q235型号钢板，在0号柴油下，测量范围为3~100cm

Ø 其余根据实际情况测到的高度为准

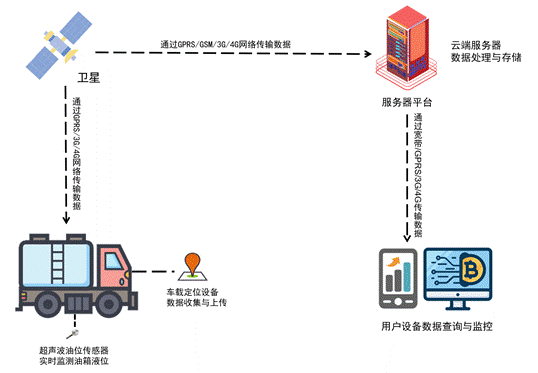

系统拓扑图

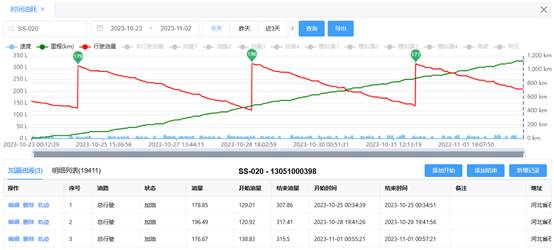

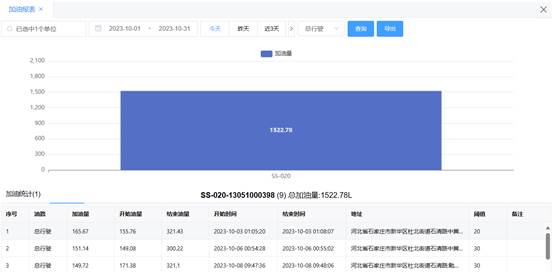

传感器利用超声波测距原理来检测油箱油位高度，通过GPS/北斗终端发送数据到油耗系统平台，平台通过标定算法将液位数据转化为油量值，从而达到实时监控车辆油耗目的，帮助客户解决以下问题：

Ø 实时且精准的油量监测

Ø 防范偷油

Ø 优化运营成本

Ø 优化司机驾驶行为

Ø 更有效的统计决策

定位终端

技术参数
